您现在的位置：首页 > 产品展示 > 同步带轮

同步带轮，传动带轮

产品描述：

同步带轮，带轮，V带轮，传动带轮：
1. 本公司生产的带轮既为国产化设备的同步带配套，又能代替进口带轮使用；
2. 用户定制同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），本公司也可按用户提供的型号，带轮内孔，键槽，宽度等尺寸为用户绘制轮带图纸；也可以为用户提供测绘带轮等服务；

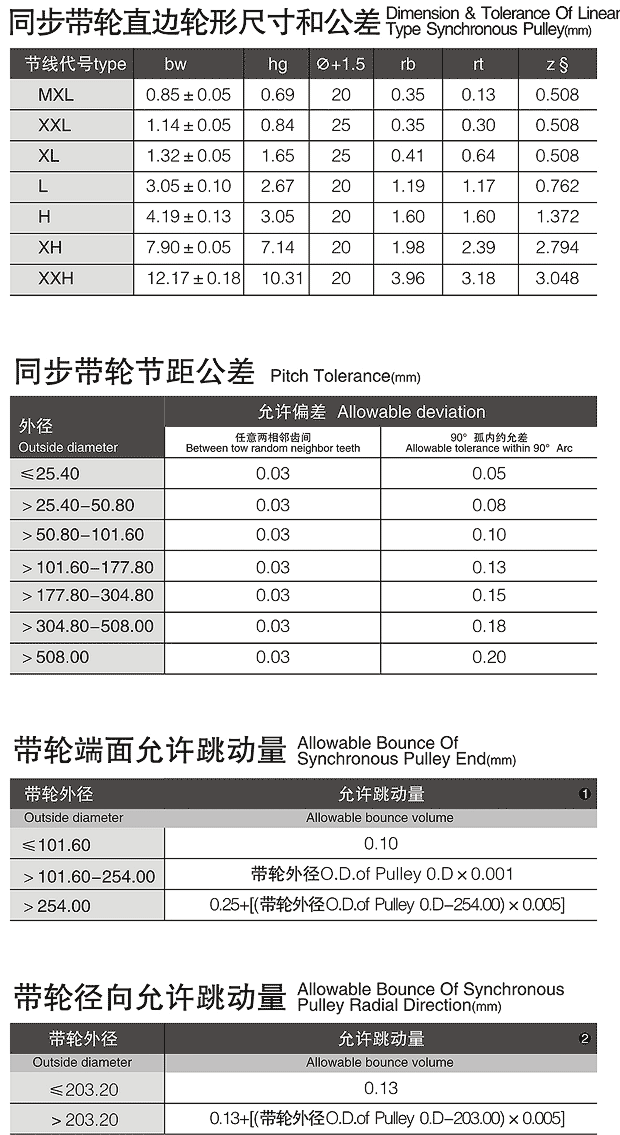

3. 同步带轮的外径公差，端面跳动量，径向跳动量符合表1，表2，表3，规定；
4. 各种规格型号的同步带选用带轮齿面宽度须符合表4规定要求；
5. 带轮的外径，档边尺寸按附表现规定选用；
6. 附表中没有列出的带轮规格，本公司也可生产；
7. 制造带轮用材质以碳素钢为主，如需要也可以用铝合金，尼龙等材料加工；带轮外径大于250mm，采用铸铁。

< 前一页 1 2 3 4 5 6 7 8 9 10 下一页 >

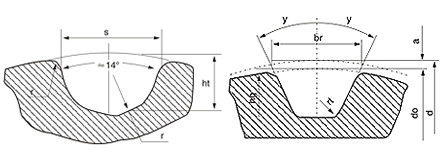

HTD同步带轮齿形尺寸

节距型号	节距(mm)	齿高（mm）	底园半径(mm)	齿槽宽(mm)	齿顶圆(mm)	齿形角(°)
3M	3	1.28	0.91	1.90	0.3	≈14°
5M	5	2.16	1.56	3.25	0.48	≈14°
8M	8	3.54	2.57	5.35	0.8	≈14°
14M	14	6.20	4.65	9.80	1.4	≈14°

T型同步带轮齿型尺寸

齿高代号	形状					形状		V grad	rb	rt		2a
齿高代号	SE br		N br			SE br	N hg	V grad	rb	rt		2a
		上下偏差				上下偏差					上下偏差
T12.5	1.75	+0.05	1.83	+0.05	0.75	+0.05	1	25	0.2	0.3	+0.05	0.53
		0		0		0					0
T5	2.96	+0.05	3.32	+0.05	1.25	+0.05	1.95	25	0.4	0.6	+0.05	0.85
		0		0		0					0
T10	6.02	+0.1	6.57	+0.1	2.6	+0.1	3.4	25	0.6	0.8	+0.1	1.85
		0		0		0					0
T20	11.06	+0.15	12.6	+0.15	5.2	+0.15	6	25	0.8	1.2	+0.15	2.85
		0		0		0					0
